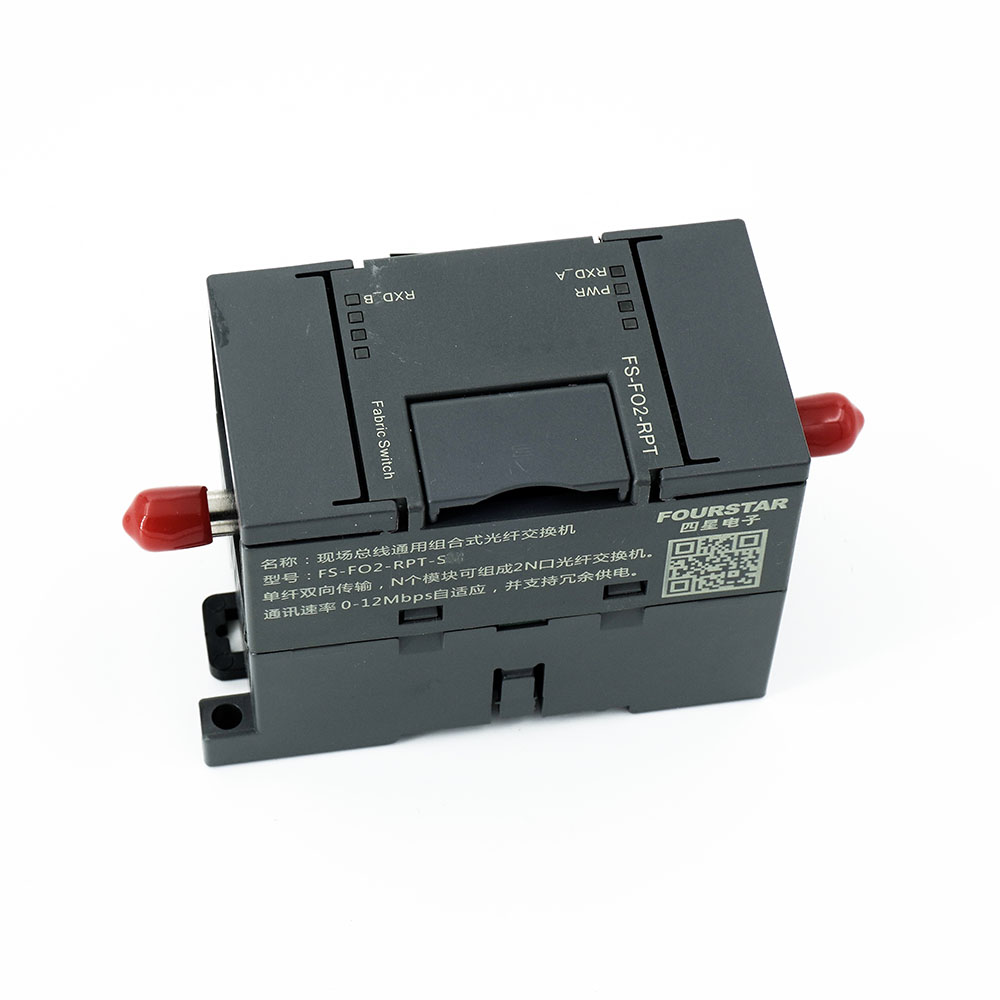

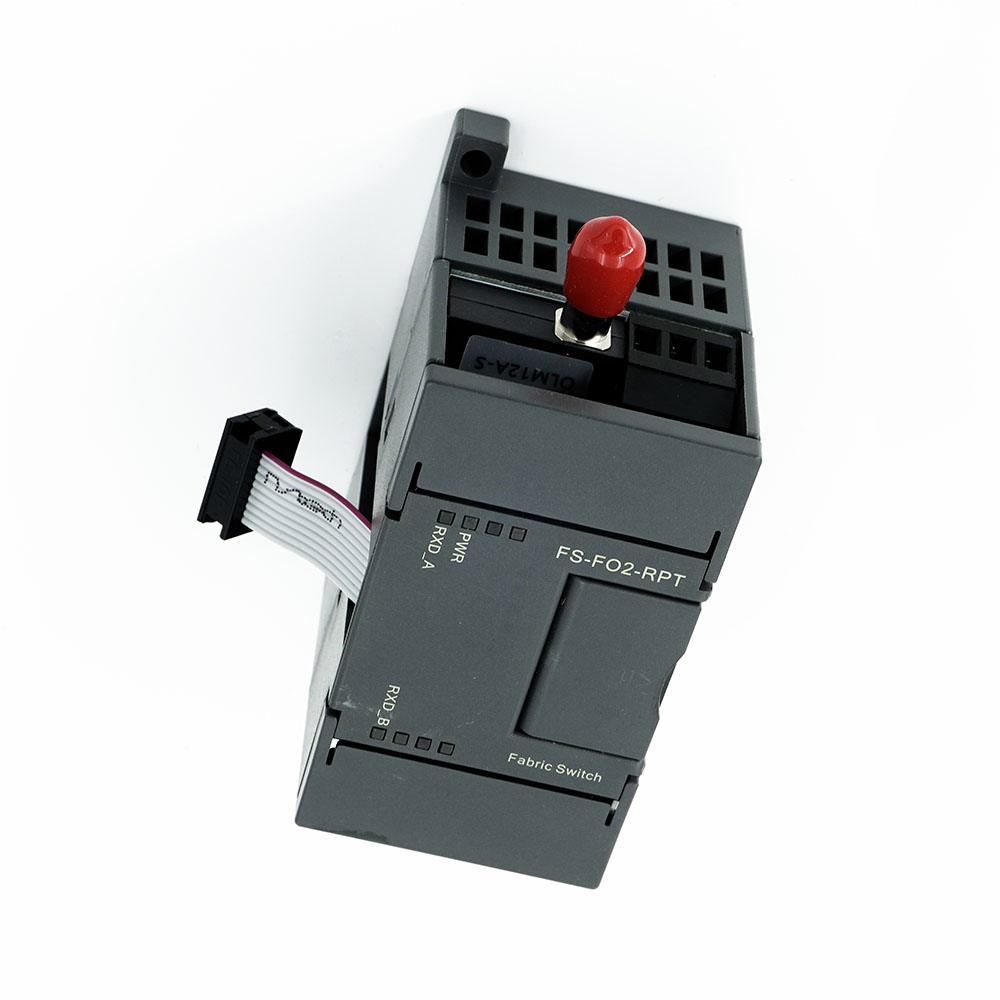

產品簡介
現場總線通用組合式光纖集線器。實現現場總線光纖星型連接，單纖傳輸，每個模塊2個光口，N個模塊可組合成2N個光口，還可與四星電子可擴展的各種現場總線中繼器集線器組合成光電混合的集線器。支持連接四星電子的PROFIBUS/MPI/PPI/CC-Link/MODBUS/RS485/LonWorks/CAN等各種現場總線光纖適配器（單纖），易于實現全光纖高速網絡，徹底告別電磁干擾，工業設計，標準導軌安裝。光纖接頭標配ST接頭，適用光纖：單模9/125、10/125、8.3/125um，最大傳輸距離10km。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | A、B雙光口，單纖雙向傳輸。 |
光纖類型 | 型號FS-FO2-RPT-M，使用多模光纖62.5/125um、50/125um。 型號FS-FO2-RPT-S，使用單模光纖9/125、10/125、8.3/125um。 | |
光纖接口 | 標配ST接頭，可選配SC、FC接頭。 | |
波長 | 1310nm/1550nm。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
通訊速率 | 0～12Mbps無延時自適應。 | |
光纖最大傳輸距離 | 多模光纖2公里；單模光纖10公里。 | |
通訊協議 | 物理層bit位透明傳輸。上層協議支持PROFIBUS、MPI、PPI、MODBUS、RS485、LonWorks、CC-Link……等，后續支持的產品將陸續推出。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗1W，集線器支持冗余供電。 |

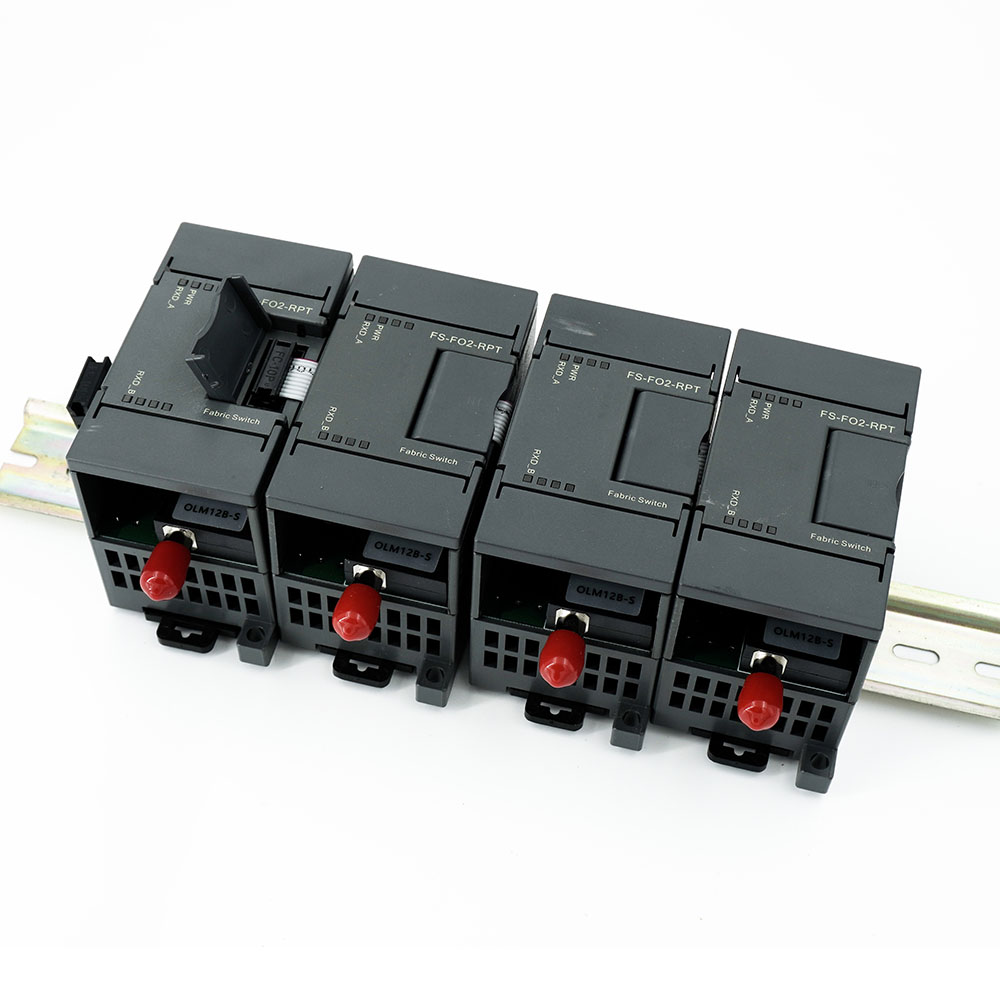

可擴展數量 | 單個使用作為光纖中繼器，N個可組合成2N口集線器。最多可以擴展10臺FS-FO2-RPT組合成20口光纖集線器。 | |
可組合的電口中繼器 | 可與四星電子的如下可擴展的中繼器集線器一起組合成光電混合的集線器：FS-PB-RPT、FS-485-RPT、FS-LON-RPT、FS-CCL-RPT……，后續支持的產品將陸續推出。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 80mm×46mm×63mm（長×寬×高）。 | |
重量 | 120克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |

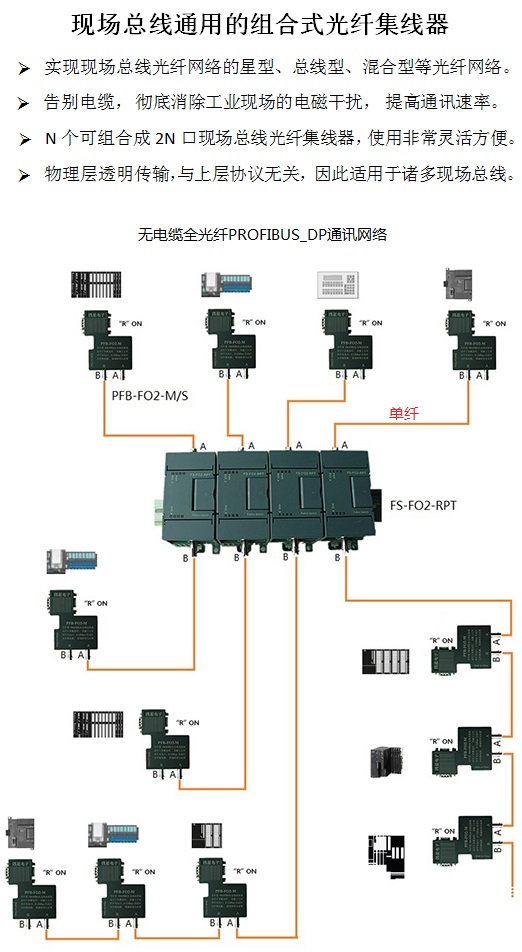

應用拓撲
