參數分類 | 項 目 | 指 標 |

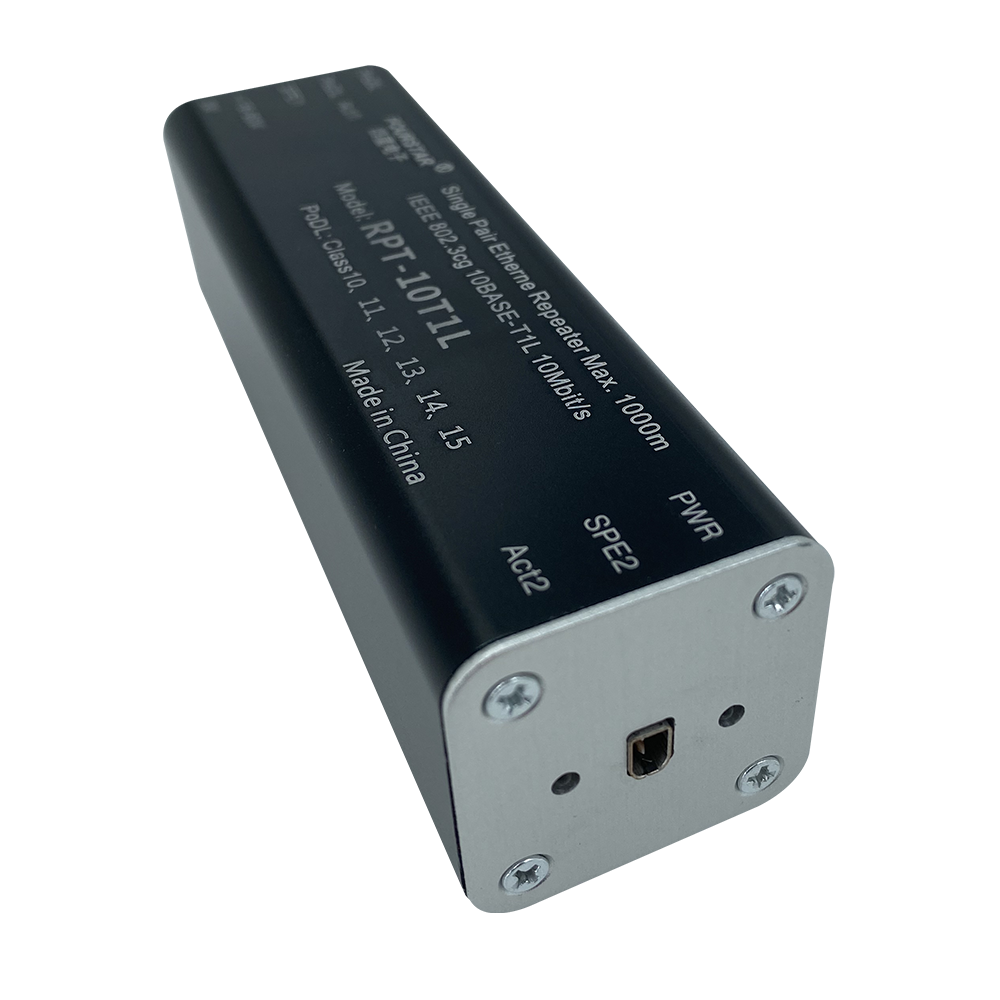

單對以太網SPE2口參數 | 接口類型 | 符合IEC63171-2標準的SPE連接器。 |
傳輸速率 | 10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。 |
傳輸介質 | SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。 |
最大傳輸距離 | 1000米。 |
連接指示 | SPE端口狀態指示燈。 |
PoDL供電 | 該端口（SPE2口）沒有PoDL供電。 |
SEP端口數量 | 1個SPE端口。 |

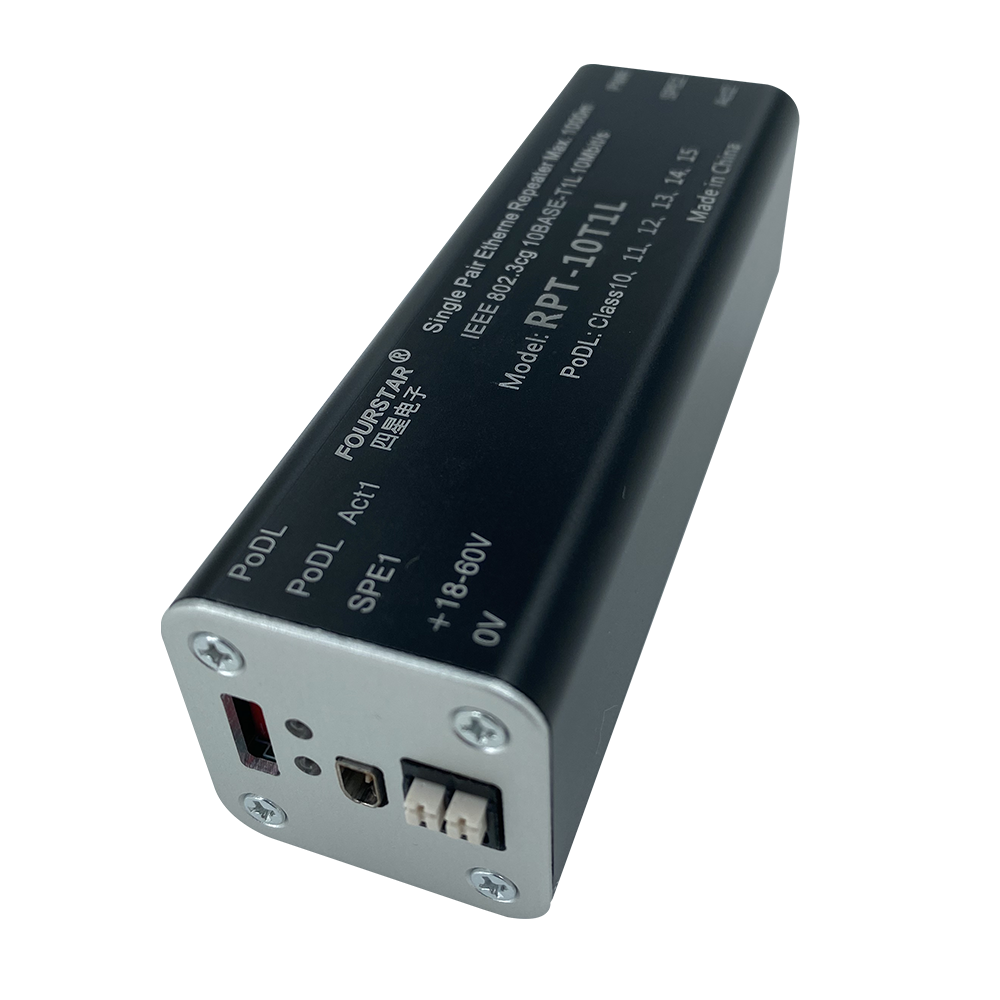

單對以太網SPE1口參數 | 接口類型 | 符合IEC63171-2標準的SPE連接器。 |
傳輸速率 | 10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。 |
傳輸介質 | SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。 |
最大傳輸距離 | 1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。 |
連接指示 | SPE端口狀態指示燈和PoDL指示燈。 |
PoDL功率等級 | 支持PoDL供電輸出，輸入工作電源電壓為24VDC時支持功率等級Class10、11、12，輸入工作電源電壓為54VDC時支持功率等級Class13、14、15。SPE1口的PoDL輸出功率最高可達79W。 |
SPE端口數量 | 1個SPE端口。 |
SPE通訊協議 | IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。 |
通用參數 | 工作電壓 | 18～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離。 |
功率 | 不使用PoDL供電時功率不大于1W，使用PoDL供電時功率為受電設備功率再加40%以上的富余量。 |
接口隔離 | SPE2口與SPE1口之間相互隔離，SPE2口與電源端口隔離，隔離電壓1500VDC。SPE1口與輸入工作電源端口之間沒有電隔離。 |
防護等級 | IP20 |
工作溫度 | -20℃～+75℃。 |
外形尺寸 | 100mm×32mm×32（長×寬×高），重量100克。 |

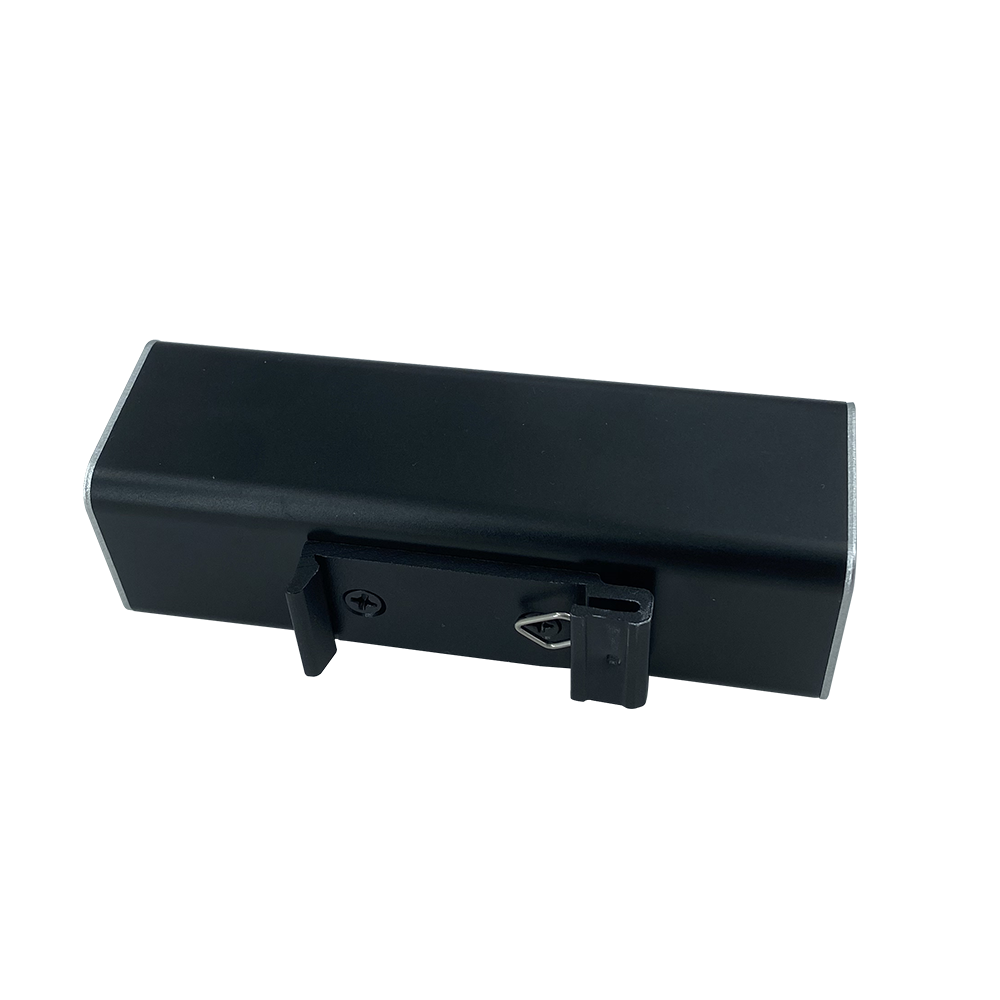

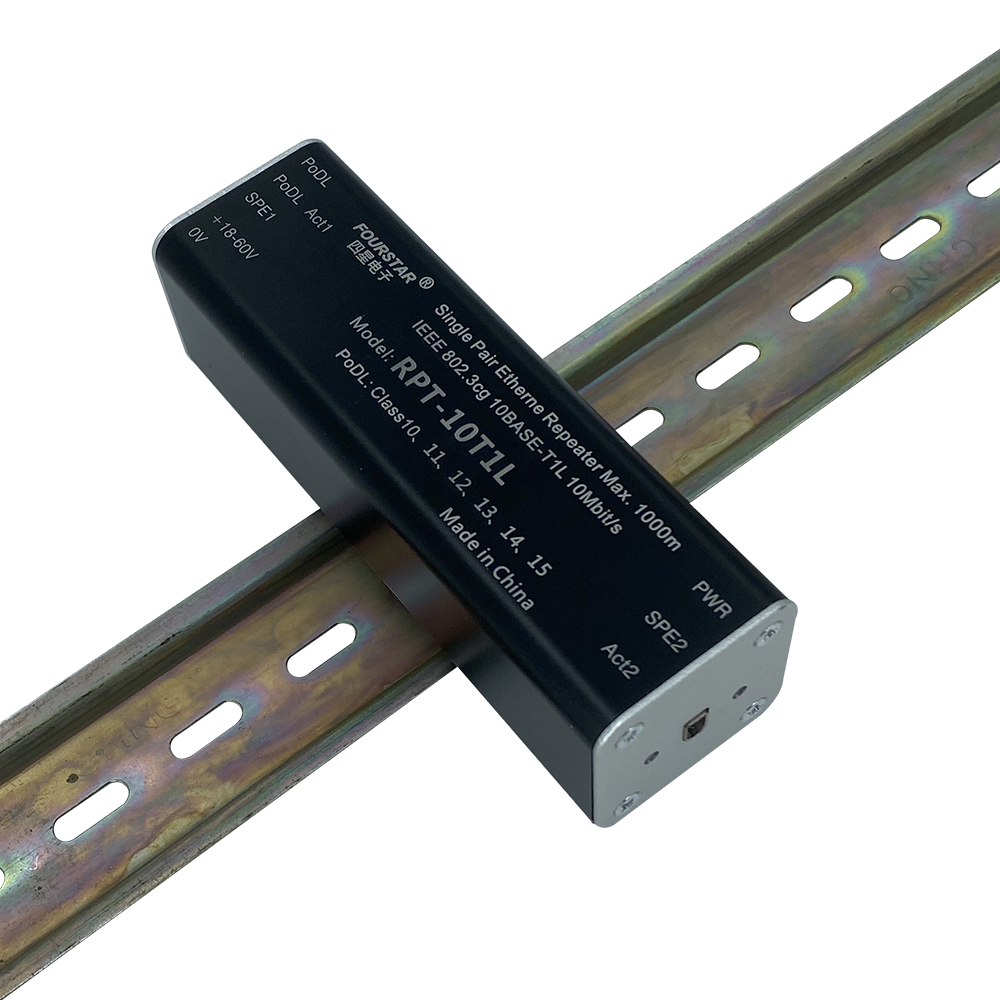

安裝方式 | DIN35mm標準導軌安裝。 |
