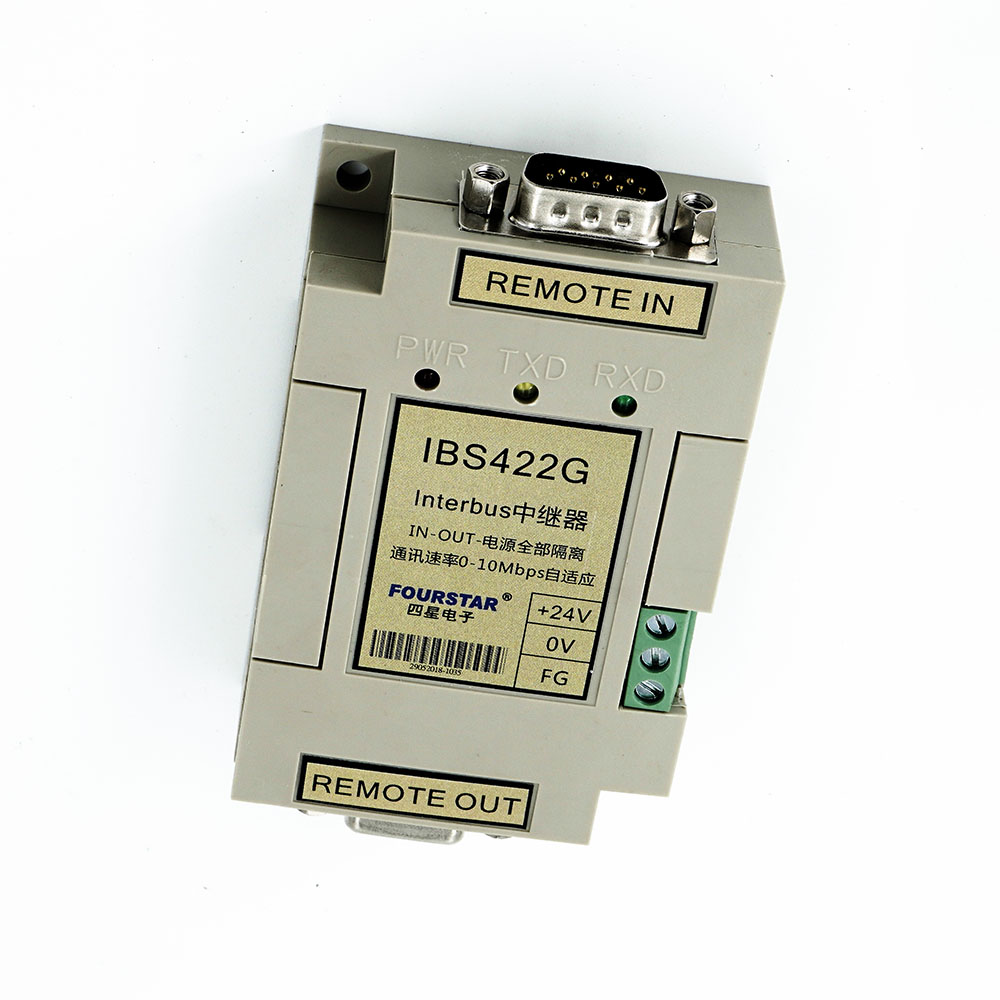

產品簡介
Interbus中繼器隔離器。延長Interbus 兩個站點REMOTE OUT和IN之間的通訊距離，OUT口—IN口—電源端子三方相互隔離，隔離電壓1500VDC。消除通訊線路的共地干擾、電磁干擾，保護接口，通訊速率0～10Mbps自適應，無延時數據透明傳輸，雙向延長通信距離符合Interbus標準，帶通信指示燈，9～40VDC寬電壓供電，標準導軌安裝。
技術參數
項 目 | 指 標 |
通訊速率 | 0～10Mbps自適應。 |
最大傳輸距離 | 500Kbps速率時最大傳輸400米，2Mbps速率時最大傳輸150米。注1 |
Interbus接口類型 | OUT和IN口為符合Interbus標準的DB9F母座和DB9M公座。 |
終端電阻 | OUT和IN口內部安裝有100歐終端電阻和220歐偏置電阻。 |
接口保護 | OUT和IN口內部有防浪涌保護電路。 |
隔離電壓 | OUT口—IN口—電源端子三方相互隔離，隔離電壓1500VDC。 |
通訊協議 | 物理層位透明傳輸，適用于任何上層協議。 |
工作電壓和功耗 | DC9～40V寬電壓供電，典型值DC24V，功耗0.5W。 |
防護等級 | IP20。 |
工作溫度 | -40℃～+85℃。 |
外形尺寸 | 85×55×25（長×寬×高）。 |
重量 | 100克。 |

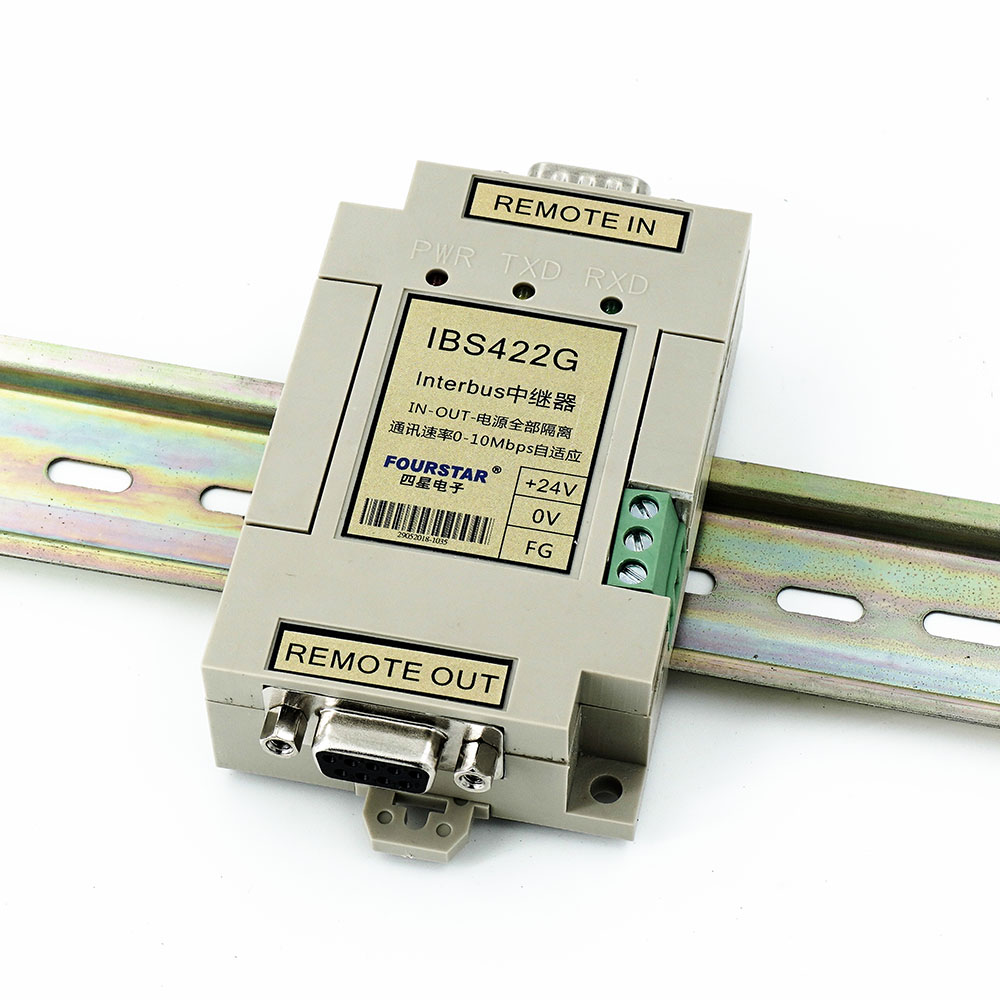

安裝方式 | DIN35mm標準導軌安裝。 |

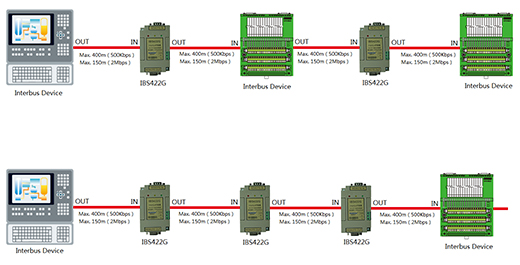

應用拓?fù)?/strong>
