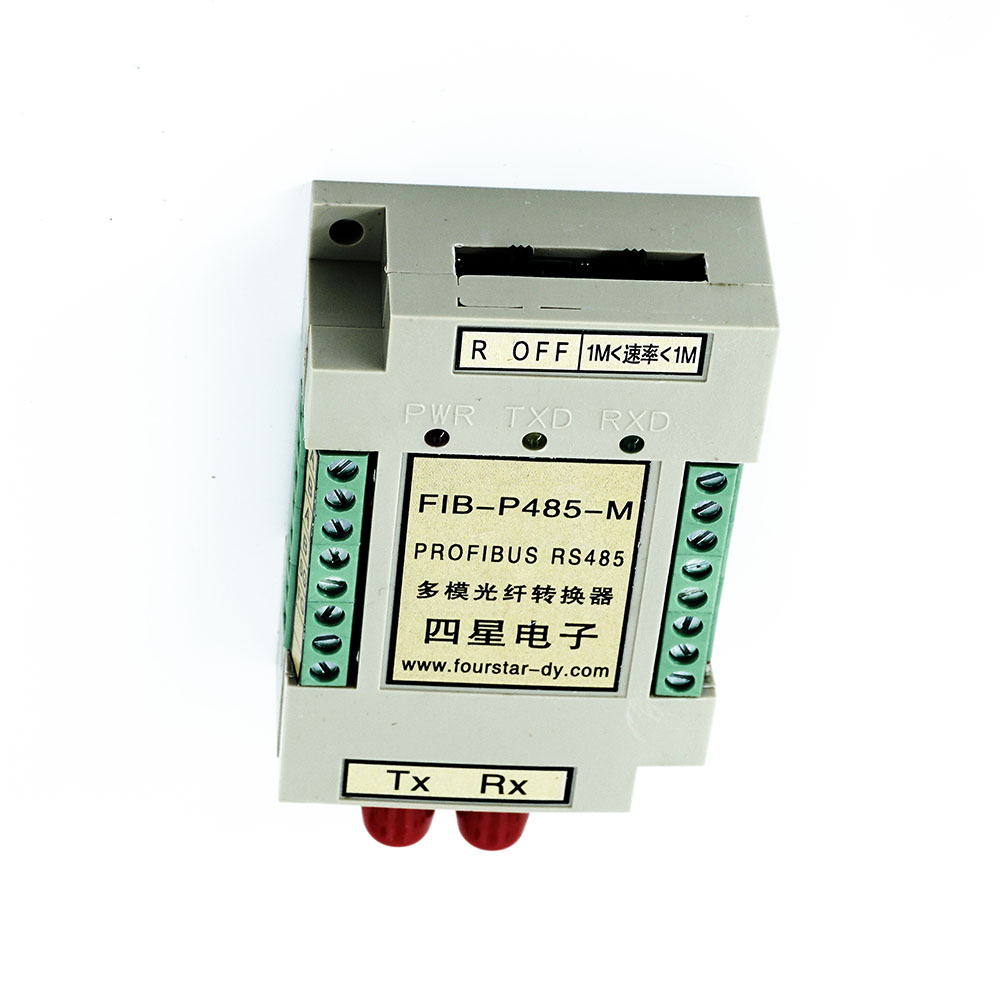

產品簡介

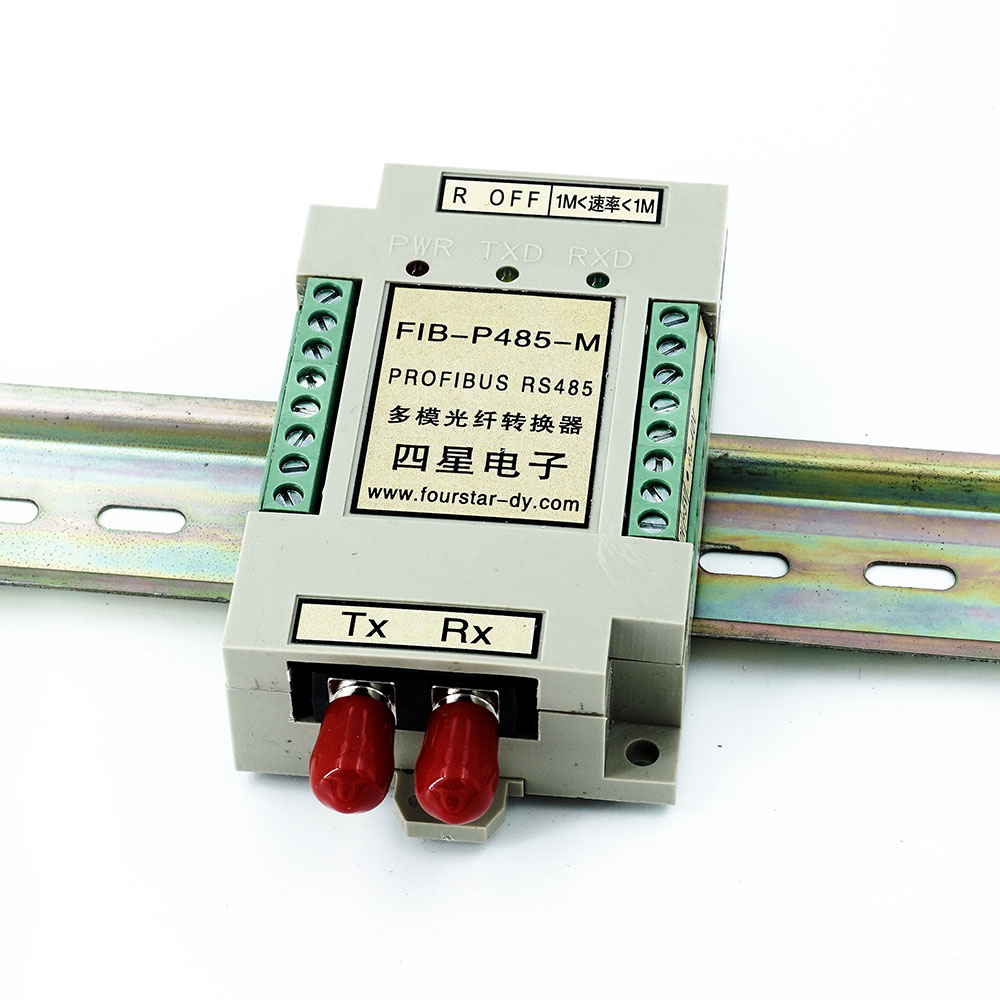

PROFIBUS RS485多模光纖轉換器，波特率自適應、數據透明傳輸，無需改動原有的通信協議和軟件，9～40VDC寬電壓隔離供電，速率0～5Mbps自適應，波長：1310nm，適用光纖：多模62.5/125um、50/125um，傳輸距離：0～4km，ST光纖接頭，-40～+85℃工業(yè)級工作溫度，DIN35mm標準導軌安裝。

技術參數

?  工作電壓： 9 ～ 40VDC 寬電壓供電或 5VDC 供電任選，產品內部經 DC/DC 隔離模塊將外接電源與接口信號隔離，功耗： <1W

?  電 接 口： RS485 物理接口，兩對 A 、 B 接線端子，內置防雷擊浪涌保護器，可重復性浪涌容量：

　　　　　　Ipp= 100A （ 10/700us ， 4KV ），符合標準： ITU-TK20/21 、 VDE 0433 。

                    ± 15KV ESD（靜電）保護，自恢復過流保護， RS485 端口能承受高達 60V 的電壓引起的持續(xù)過電流

?  通信速率： 0 ～ 5Mbps 自適應

?  適用光纖：多模 62.5/125um 、 50/125um

?  波 長： 1310nm

?  發(fā)射光功率： -6dBm

?  接收靈敏度： -18dBm

?  傳輸距離： 0 ～ 4km

?  光纖接口：標配 ST 接頭，可選配 SC 、 FC 接頭

?  工作溫度： -40 ～ + 85 ℃

?  相對濕度： 0 ～ 95% （不冷凝）

?  外形尺寸： 85 × 55 × 25 （長×寬×高），標準導軌安裝兼帶螺栓安裝孔

?  重 量： 100 克

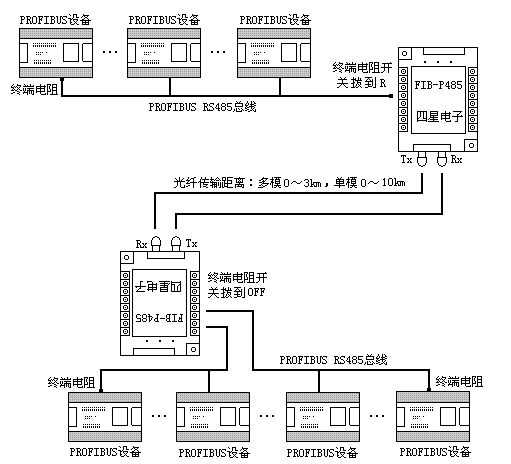

應用拓撲
